ノーヒューズ遮断器の 4 つのコア機能と主要パラメータの分析: 選択および適用ガイド

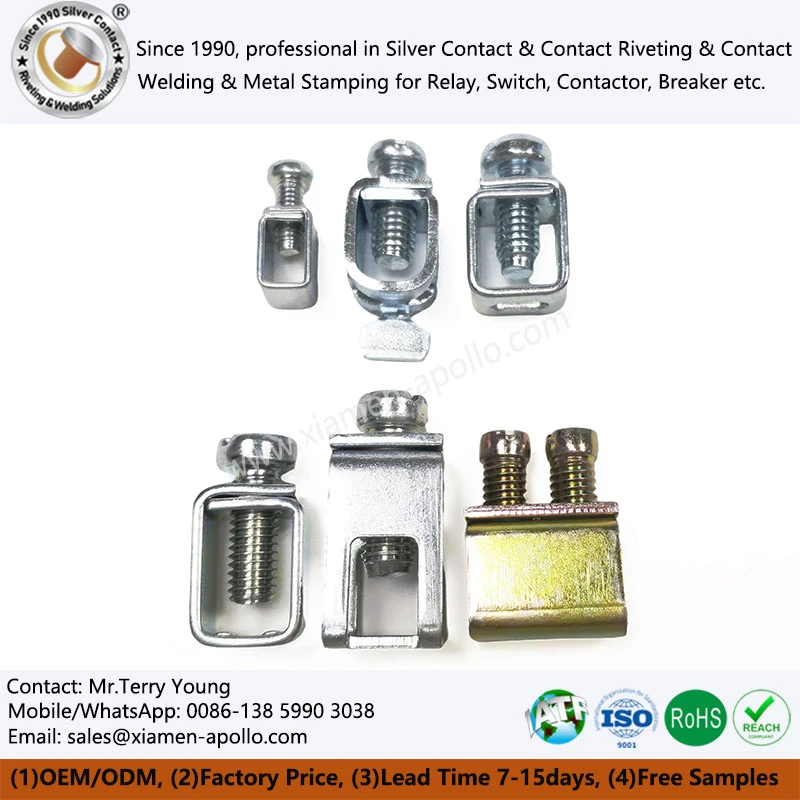

ノーヒューズ回路ブレーカ（MCCB）は、低電圧配電システムに不可欠な保護電気装置であり、産業用、商業用、住宅用の配電ネットワークで広く使用されています。{0}これらは、回路の通常のスイッチングを処理するだけでなく、回線障害時に信頼性の高い保護も提供します。この記事では、エンジニアがこの重要な電気部品を正しく理解して選択できるように、MCCB の 4 つのコア機能と主要なパラメーターを体系的に紹介します。一体型ネジクランプ端子は、MCCB で一般的に使用される端子タイプであり、その設計品質は、回路ブレーカーと外部ライン間の接続の信頼性、および長期的な温度上昇性能に直接影響します。-

配線用遮断器の4つのコア機能

ノーヒューズ サーキット ブレーカの最初の中心的な機能は短絡保護です。-短絡保護とは、回線に短絡障害が発生したときに、回路ブレーカーが作動して回路を瞬時に切断できることを意味します。-実際のアプリケーションでは、設定値が小さすぎるとトリップが頻繁に発生して電源品質に影響を与えたり、設定値が大きすぎて回線や機器の保護が無効になったりしないように、負荷の変化後に保護設定値を適時に調整することに注意する必要があります。短絡保護は電磁トリップユニットによって実現されます。-短絡電流が設定値に達すると、トリップ ユニットがミリ秒以内に作動し、故障電流を迅速に遮断します。-

2 番目のコア機能は過負荷遅延保護です。過負荷遅延保護とは、負荷電流が機器の制限範囲を超え、機器が焼損する危険性がある場合、保護装置が一定時間内に電源を切断できることを意味します。過負荷には熱の蓄積プロセスが含まれるため、保護動作はそれほど急速である必要はありません。逆に、逆の時間特性を持ちます。-過負荷電流が大きくなるほど、動作時間は短くなります。-短時間の過電流（モーターの始動電流など）の場合、不必要な停電を避けるために保護装置が作動しないようにする必要があります。過負荷保護は通常、サーマルトリップユニットまたは電子トリップユニットによって実現されます。亜鉛合金ネジ式ワイヤ端子とスチールケージネジ式端子台は、合理的な材料選択と構造設計により、過負荷条件下で端子の温度上昇が標準制限を超えず、接続の信頼性を維持します。

3 番目の中核となる機能は分離です。絶縁では、開状態の回路ブレーカーの漏れ電流が人員や機器に危険を及ぼさないことが必要です。複数回の短絡トリップの後、スイッチの接触性能が低下する可能性があり、漏れ電流が徐々に増加します。安全性の観点から、30 mA 未満の漏れ電流は人体に対して安全であると考えられます。ただし、過酷な環境では、300 mA を超える漏れ電流が 2 時間以上続くと絶縁が損傷し、相間短絡が発生して火災が発生する可能性があります。--したがって、回路ブレーカーには明確な切断表示と、開位置での信頼できる絶縁距離が必要です。

4 番目のコア機能は残留電流保護です。残留電流装置 (RCD) には、熱磁気式と電子式の 2 つのタイプがあります。電子 RCD には小型、高精度、高感度という利点がありますが、干渉防止能力は比較的劣っています。-現在、電子 RCD が市場を支配しています。その動作原理は次のとおりです。漏れ電流が設定値に達すると、実行回路は零相変流器の二次側から誘導電圧信号を受け取り、切り替え接点を駆動して漏れ保護信号を出力し、トリップユニットをトリップさせて電源を遮断し、人の安全と機器の保護を実現します。残留電流遮断器では、遮断器ねじクランプ端子およびコンタクタねじクランプ端子の端子の絶縁性能と沿面距離の設計が、電気的空間における漏電保護の厳しい要件を満たさなければなりません。

配線用遮断器の主要パラメータ

モールドケースサーキットブレーカを正しく選択するには、次の 6 つの重要なパラメータを理解する必要があります。

定格電圧:これは、サーキットブレーカーの主接点の定格動作電圧を指します。これは、回路ブレーカーの接点が長期にわたって正常に動作することを保証する電圧値です。-選定の際は、サーキットブレーカーの定格電圧が亜鉛合金ねじ込み端子の回路の定格電圧以上である必要があります。

定格電流:これは、サーキットブレーカーの主接点の定格動作電流を指します。これは、回路ブレーカーの接点の長期にわたる正常な動作を保証する電流値です。-回路の最大連続動作電流を考慮し、ある程度のマージンを考慮して選定してください。

トリップ電流:過電流引外し装置が動作する電流設定値です。回路が短絡しているか、負荷が極度の過負荷になっていて、負荷電流がトリップ電流を超えると、回路ブレーカーの主接点が切断されます。-トリップ電流の設定は、回路の予想される短絡電流とスチール製ケージねじ端子台の負荷特性に応じて合理的に調整する必要があります。-

過負荷保護電流-時間曲線:これは逆時間特性曲線です。-過負荷電流が大きいほど、サーマルトリップユニットの動作時間は短くなります。この特性は電気機器の過負荷容量に一致し、短期間の過電流によって引き起こされる不必要なトリップを回避しながら機器を保護します。-不足電圧解除コイルの定格電圧は、ラインの定格電圧と等しくなければなりません。線間電圧が設定値を下回ると不足電圧解除装置が作動し、ブレーカーが開き、低電圧時の機器の異常動作を防止します。

シャントトリップコイルの定格電圧は制御電源電圧と等しくなければなりません。シャントトリップはサーキットブレーカーの遠隔操作に使用され、信頼性の高い動作を保証するためにその電圧仕様は制御電源と厳密に一致する必要があります。ヒューズ ホルダーのネジ クランプ端子は、回路ブレーカーの補助回路配線のシャント トリップと補助接点を接続するために使用される制御線です。配線の信頼性はリモコン操作の精度に直接影響します。
