最新の家電システムでは、コア制御コンポーネントの 1 つであるサーモスタットが、温度の調整、コンプレッサーの起動と停止の制御、安定したシステム動作の維持において重要な役割を果たしています。特に冷蔵庫では、サーモスタットの性能が冷却効率とエネルギー消費に直接影響します。構造的に、サーモスタットには通常、重要な銀の電気接点が含まれています。これらの高導電性接点は、頻繁なスイッチング時に安定した回路接続を保証します。これは、正確な温度制御を実現するための基本です。
分類の観点から、サーモスタットは主に拡張サーモスタット、機械式サーモスタット、電子式サーモスタットの 3 つのカテゴリに分類できます。膨張サーモスタットは、バイメタル ストリップ構造などの材料の熱膨張と熱収縮の原理に基づいて制御します。通常、頻繁な動作時の電気的安定性を確保するために、信頼性の高い銀接点が組み込まれています。一方、機械式サーモスタットは、圧力変化によって接触動作を駆動します。構造は比較的シンプルですが信頼性が高く、従来の冷蔵庫製品に広く使用されています。
機械式サーモスタットでは蒸気圧式やガス吸着式が代表的です。これらのサーモスタットは、感知チューブ内の媒体の圧力変化によって接点の開閉を駆動します。その核心的な強みは接触システムの安定性にあります。銀合金接点または合金銀接点は、通常、耐アーク性と耐酸化性を強化するために使用され、それによって耐用年数が延長され、制御精度が向上します。
電子サーモスタットは現在のトレンドを表しています。そのコアは、正確な調整のための温度センサーと回路制御モジュールに基づいています。一般的な温度検知素子には、サーミスター、白金測温抵抗体、熱電対などがあります。回路制御セクションでは、リレーまたは半導体デバイスがスイッチング動作を実行します。リレーは依然として銀接点に依存して信頼性の高い電気接続を実現し、安定したシステム動作を保証します。
冷蔵庫用途における温度制御システムは、その構造や制御方法に基づいていくつかのタイプに分類できます。単一温度、単一-制御システムはシングルドア冷蔵庫でよく使用され、単一のサーモスタットでコンプレッサーの起動と停止を制御します。-これらのシステムでは、接点のスイッチング周波数が高くなります。したがって、接触抵抗を低減し、導電率を向上させるために、通常、純銀接点または純銀接点が使用されます。
デュアル温度単一-制御システムは主に初期の 2 ドア冷蔵庫で使用され、単一のサーモスタットで冷蔵ゾーンと冷凍ゾーンの両方を同時に制御するため、制御精度は比較的限られていました。-一方、デュアル-温度デュアル-制御システムは、2 つの独立したサーモスタットを通じてゾーン制御を実現します。この構造では接点システムの信頼性がより高く求められ、通常は機械的強度と導電性の安定性を高めるために接点の固定に銀合金リベットまたは銀ソリッド接点リベットが使用されます。
動作原理の観点から見ると、機械式サーモスタットは温度感知チューブ内の圧力変化に依存して接触動作を引き起こします。{0}}温度が低下すると圧力が低下し、バネの圧力で接点が開きます。温度が上昇すると圧力が上昇し、接点が再び閉じます。このプロセス中、接点材料は良好な導電性と耐アーク性を備えていなければなりません。したがって、長期間の安定した動作を保証するために、固体接点または高性能銀ベースの材料がよく使用されます。--
半自動霜取りサーモスタットは、従来の機械システムに霜取り機能を追加し、手動トリガーによる蒸発器の霜取りを実現します。{0}}霜取り中は接点の状態を頻繁に切り替える必要があるため、接点材質にはより高い耐久性が求められます。電気接点を使用した最適化された設計により、接点の寿命が効果的に延長され、接点の問題が軽減されます。
固定温度リセット サーモスタットは、固定開始温度と調整可能な停止温度を備えています。-シンプルな構造により高い制御安定性を実現します。これらの製品では、固定制御ロジックの下での安定した動作を保証するために、接点システムには通常、銀色の電気接点または電子接点が使用されます。
ダンパーサーモスタットでは、温度制御はコンプレッサーの動作に影響を与えるだけでなく、冷気の流路も直接調整します。これらのサーモスタットは、温度感知素子を通じてダンパーの開度を制御し、冷蔵室の温度を調整します。{1}}構造設計では、接点と制御機構が連携して動作し、通常は電気構造の最適化に接点を採用して、応答速度と制御精度を向上させます。--
電子サーモスタットは、ブリッジのバランスと信号の増幅に基づいて動作します。温度変化によってサーミスタの抵抗が変化すると、回路のバランスが崩れ、トランジスタが導通または遮断され、それによってリレーの動作が制御されます。リレーセクションは依然として電気バネ接点に依存して回路のオンとオフを切り替えます。これらの接点は優れた弾性と導電性を備えているため、高周波動作シナリオに適しています。-
実際のアプリケーションでは、サーモスタットのテストとメンテナンスも同様に重要です。スイッチの銀接点のオン/オフ状態と抵抗変化を測定することで、サーモスタットが正しく機能しているかどうかを判断できます。損傷または劣化したサーモスタットは直ちに交換する必要があります。交換時には、システムの安定した動作を確保するために、接点構造と電気パラメータの一致に特別な注意を払う必要があります。
全体として、機械、材料、および電子技術を統合する重要なコンポーネントとして、冷蔵庫のサーモスタットの性能は、その制御原理だけでなく、リレーの銀接点の材料および構造設計にも依存します。従来の機械式サーモスタットから最新の電子式サーモスタットまで、サーモスタットの開発は一貫して制御精度と信頼性の向上を中心に展開されており、高性能銀接点材料はこのプロセスにおいてかけがえのない役割を果たしています。-
よくある質問
1. 冷蔵庫のサーモスタットには銀色の電気接点が使用されているのはなぜですか?
銀の電気接点は優れた導電性と耐アーク性を備えているため、接触抵抗が低減され、高周波スイッチング時のサーモスタットの安定性と寿命が向上します。{0}}

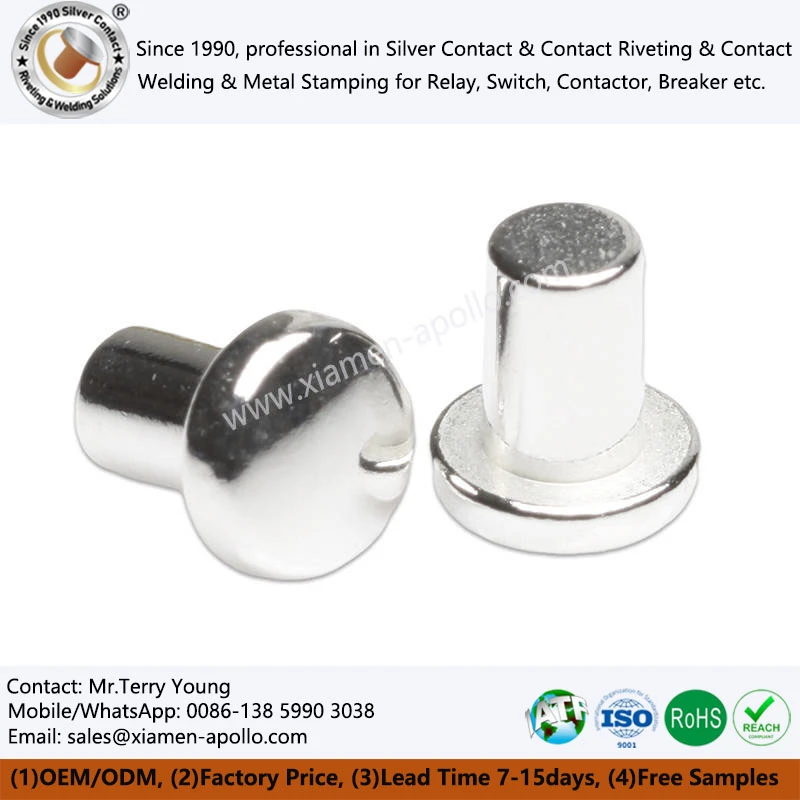

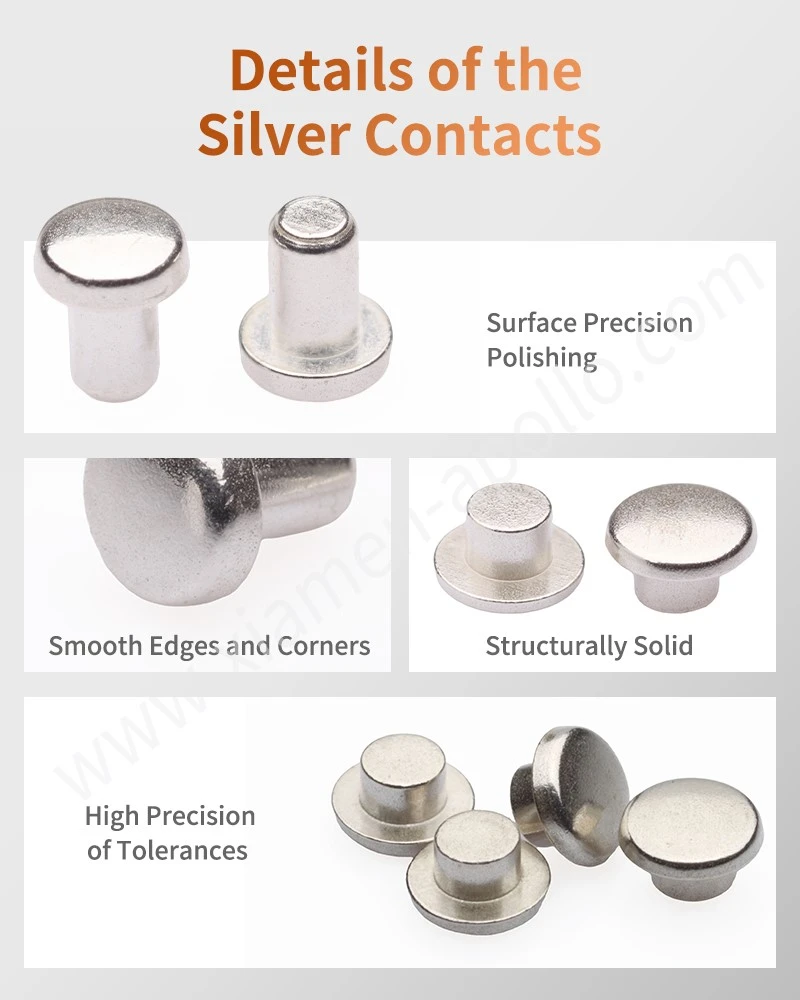

2. サーモスタットのソリッド リベット接点に一般的に使用される材料は何ですか?
一般的な材料には、純銀、酸化銀錫 (AgSnO2)、銀合金などがあります。異なる負荷とスイッチング周波数には、異なる材料が適しています。
3. 電子サーモスタットにおいてソリッドリベット接点はどのような役割を果たしますか?
電子サーモスタットでは、通常、回路スイッチングを制御するリレーに銀の接点が使用され、信号と負荷スイッチングの信頼性が確保されます。
